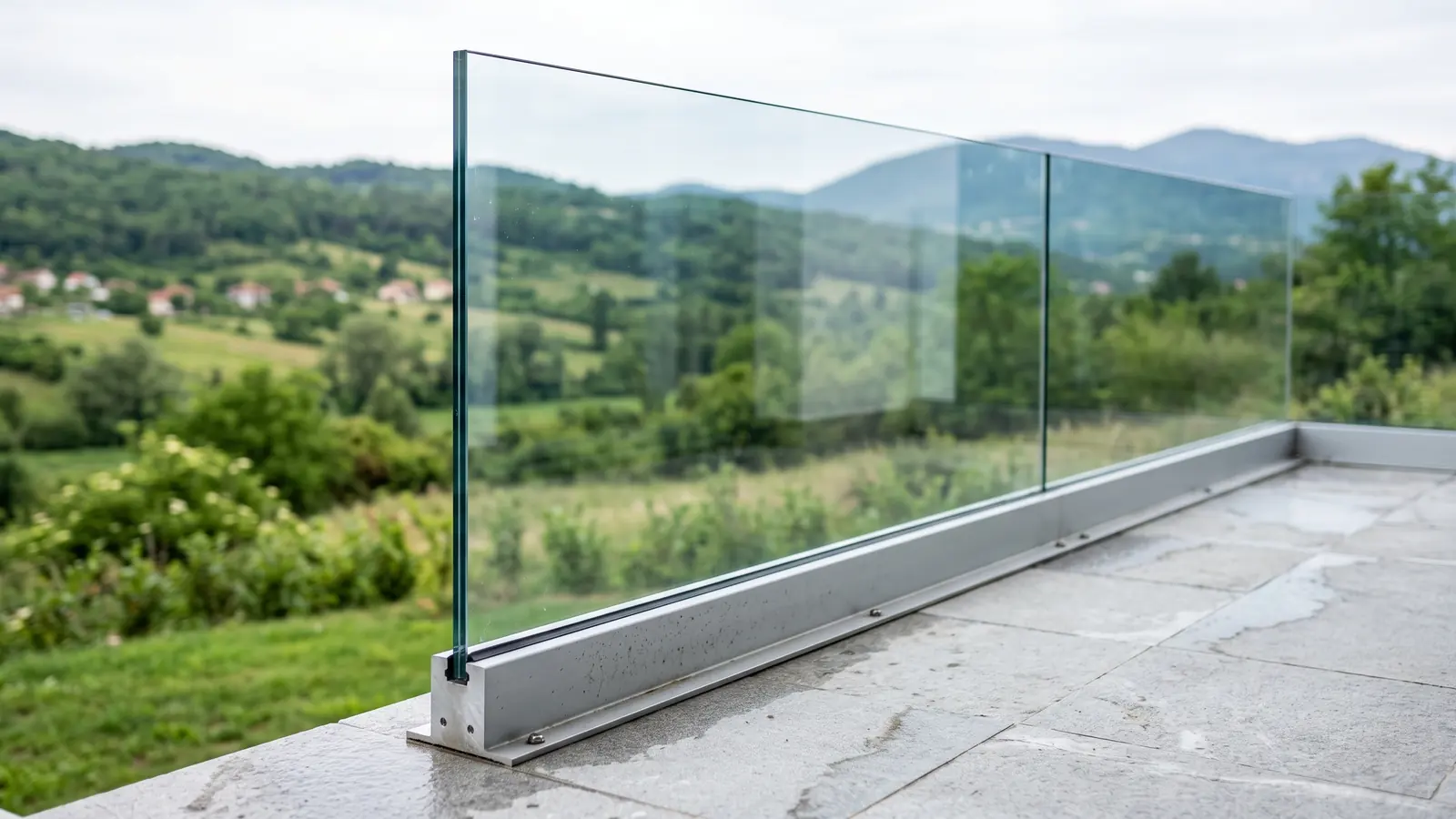

Staklena ograda bez stubića funkcioniše tako što se debeli kaljeni laminat umetne u aluminijski U-profil ankerisan u betonsku ploču i učvrsti klinovima ili gumama s obje strane. Staklo tada radi kao konzola: donji dio je uklješten, a gornji preuzima silu kad se neko osloni. Zato je staklo deblje nego kod ograda sa stubićima, obično 8.8.4 do 12.12.4.
Dijelovi sistema
Iako izgleda kao samo staklo i jedna letvica pri dnu, sistem ima više dijelova koji zajedno nose opterećenje:
- Nosivi U-profil od ekstrudiranog aluminija, masivan i predviđen za određenu visinu i opterećenje ograde.
- Ankeri, najčešće hemijski ili mehanički, na razmaku koji propisuje proizvođač profila.
- Klinovi ili sistem za stezanje koji staklo pritišću s obje strane i omogućavaju fino poravnanje.
- Gumene podloške ispod stakla, da staklo ne leži direktno na aluminiju.
- Završne maske (poklopci) koje skrivaju vijke i klinove.
- Rukohvat ili zaštitni profil na vrhu, ako ga proračun ili propis traži.
Kako se staklo učvršćuje u profilu
Danas se uglavnom koristi suha montaža. Staklo se spusti na podloške u kanalu profila, zatim se s unutrašnje i vanjske strane uguraju klinovi ili stezni elementi koji se pritežu alatom. Kod mnogih sistema isti elementi omogućavaju i naginjanje stakla za nekoliko stepeni, pa se paneli mogu dovesti u savršeno vertikalan položaj čak i kad ploča nije idealno ravna.
Prednost suhe montaže je što se panel može izvaditi i zamijeniti bez razbijanja profila. Starija rješenja sa zalivanjem stakla masom ili cementom teže se servisiraju i danas se rjeđe koriste.
Redoslijed montaže
- Mjerenje linije ograde i provjera nivoa ploče laserom.
- Postavljanje profila, bušenje i ugradnja ankera prema razmaku iz tehničkog lista.
- Brtvljenje oko ankera tamo gdje prolaze kroz hidroizolaciju.
- Spuštanje panela na podloške, obično uz pomoć vakuumskih držača.
- Umetanje klinova, poravnanje panela po vertikali i ujednačavanje razmaka.
- Postavljanje rukohvata na vrh i završnih maski na profil.
Staklo se naručuje tek kad je poznata tačna dužina svakog polja, jer se kaljeno staklo nakon izrade ne može skraćivati.
Vrste U-profila prema mjestu ugradnje
| Tip profila | Gdje se montira | Prednosti | Na šta paziti |
|---|---|---|---|
| Nadgradni (na pod) | Na gornju površinu ploče | Najjednostavnija ugradnja, pogodan za renovacije | Profil je vidljiv, oko 10 cm visine |
| Bočni (na čelo) | Na vertikalno čelo ploče | Pod ostaje slobodan, veća korisna površina | Čelo mora biti zdravo i dovoljno debelo |
| Ugradni (u pod) | U kanal u podu, u ravni s oblogom | Staklo izlazi direktno iz poda, najčišći izgled | Planira se prije postavljanja podne obloge i hidroizolacije |
Ugradni profil je najelegantniji, ali ima smisla samo kod novogradnje ili potpune rekonstrukcije terase, jer traži usklađivanje sa slojevima poda i odvodnjom.
Zašto je staklo toliko debelo
Kod ograde sa stubićima silu preuzimaju stubići, a staklo samo ispunjava polje. Bez stubića, laminirano staklo je jedini nosivi element. Kad se osoba osloni na vrh panela, u staklu pri dnu nastaje veliki moment savijanja. Da bi to izdržalo, oba sloja moraju biti od kaljenog stakla, a folija deblja nego inače, najčešće četiri sloja PVB-a (1,52 mm) ili ukrućena ionoplastična folija kod zahtjevnijih sistema.
Debljina raste s visinom ograde, dužinom panela i opterećenjem. Stambeni balkon i ograda uz šetalište u ugostiteljskom objektu ne računaju se isto. Proizvođači sistema izdaju tabele u kojima je za svaku kombinaciju navedeno dozvoljeno staklo i razmak ankera, i tih se tabela treba držati.
Uloga rukohvata
Rukohvat ili profil na vrhu stakla povezuje sve panele u cjelinu. Ako jedan panel pukne, susjedni ga preko rukohvata drže, a sila od oslanjanja raspoređuje se na više panela. Mnogi propisi i proizvođači zato traže rukohvat kod ovog sistema, a i tamo gdje nije obavezan, preporučuje se.
Šta mora ispuniti podloga
Sistem bez stubića je onoliko dobar koliko je dobra ploča u koju je ankerisan. Prije ugradnje se provjerava:
- Nosivost i debljina betona na mjestu ankera, uz dovoljan razmak od ivice ploče.
- Ravnost duž cijele linije ograde, jer se odstupanja mogu korigovati klinovima samo u ograničenom opsegu.
- Hidroizolacija, koja ne smije biti probušena bez ponovnog brtvljenja oko ankera.
- Odvodnja: voda koja uđe u profil mora imati izlaz, inače zimi mrzne i s vremenom oštećuje ivice laminata.
Prednosti i nedostaci u praksi
- Prednosti: neprekinut pogled, moderan izgled, manje mjesta gdje se skuplja prljavština, lako čišćenje jer nema stubića i stezaljki.
- Nedostaci: deblje i teže staklo, zahtjevnija podloga, skuplji profil i teža montaža na višim spratovima, jer paneli od laminata 10.10.4 mogu biti vrlo teški.
Cijena zavisi od tipa profila, debljine laminata, visine i dužine ograde, vrste rukohvata i uslova montaže. Tačna ponuda dolazi nakon mjerenja i pregleda podloge.
Česta pitanja
Može li se ograda bez stubića postaviti na stari balkon?
Može, ako ploča ima dovoljnu nosivost i zdrav beton na mjestu ankera. Na starim balkonima s oštećenim čelom najčešće se bira nadgradni profil na pod ili se prvo sanira ploča. Odluka se donosi nakon pregleda na licu mjesta.
Da li se kroz spojeve panela provlači vjetar ili voda?
Između panela ostaje uzak razmak od nekoliko milimetara, pa ograda nije hermetička. Za zaštitu od vjetra i kiše potrebno je drugačije rješenje, na primjer viši vjetrobranski paneli ili zastakljivanje balkona.
Kako se mijenja razbijen panel?
Kod suhe montaže skinu se maske, izvade klinovi i oštećeni panel, a novi se postavi i poravna. Laminat pri lomu ostaje na mjestu, pa se zamjena radi planirano, bez opasnosti od ispadanja stakla.
Može li staklo biti mat ili tonirano?
Može. Laminat se radi s mat, obojenom ili satiniranom folijom, a staklo može biti i ekstra bijelo ili tonirano. Debljina i sistem ostaju isti, mijenja se samo izgled i stepen privatnosti prema susjedima ili ulici.
